ÇÖZÜLDÜ VoodooI2C ile Touchpad Tanıtma Sorunu

Duj · 19 Şub 2019

Merhabalar, @Ediko
Hackintosh Mojave 10.14.2 kullanmaktayım. VoodooI2 ile Touchpad Tanıtmak (Uygulamalı Rehber) konusunu takip ederek touchpad tanıtmaya çalışıyorum.

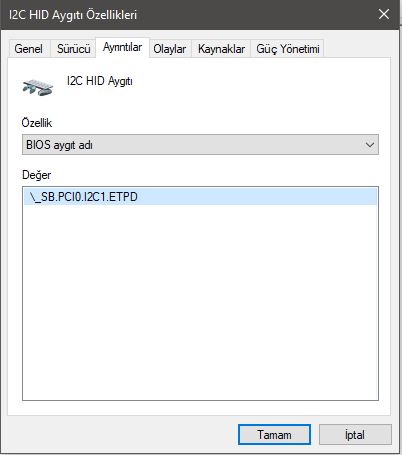

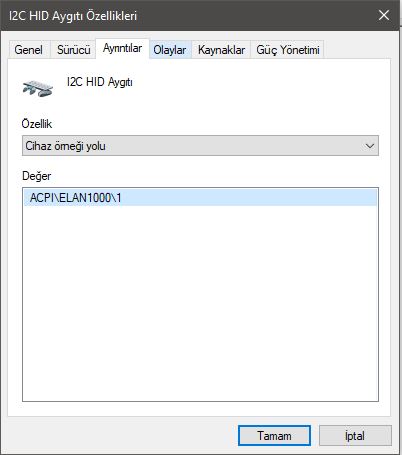

Sistemimdeki I2C HID Aygıtı şu şekilde;

Bilgisayarım FreeDOS olarak geldi, ancak tüm sürücüleri Windows 10'u destekliyor. Windows 10 altı sürümlerde touchpad çalışmıyor. 3.2. maddede bahsedilen Windows yamasını uygulamam gerekli mi?

Sistemimdeki I2C HID aygıtı ile rehberde kullanılan I2C HID aygıtı aynı özelliklerde. Bu nedenle GPIO-Pin işlemlerini aynı şekilde yapmaya çalışıyorum.

Konuda bahsedilen GPIO pinlenmiş ETPD bölümü şu şekilde;

Kod:

            Device (ETPD)
        {
            Name (_ADR, One)  // _ADR: Address
            Name (EPID, Package (0x04)
            {
                "ELAN1000",
                "N/A",
                "N/A",
                "N/A"
            })
            Name (FPID, Package (0x04)
            {
                "FTE1001",
                "N/A",
                "N/A",
                "N/A"
            })
            Method (_HID, 0, NotSerialized)  // _HID: Hardware ID
            {
                If (ELAN)
                {
                    Return (DerefOf (Index (EPID, TPSL)))
                }
                If (FOLT)
                {
                    Return (DerefOf (Index (FPID, TPSL)))
                }
                Return ("ELAN1010")
            }
            Name (_CID, "PNP0C50")  // _CID: Compatible ID
            Name (_UID, One)  // _UID: Unique ID
            Name (_S0W, 0x03)  // _S0W: S0 Device Wake State
            Method (_S3W, 0, NotSerialized)  // _S3W: S3 Device Wake State
            {
                If (LEqual (S0ID, Zero))
                {
                    Return (0x03)
                }
                Else
                {
                    Return (Zero)
                }
            }
            Method (XDSM, 4, NotSerialized)  // _DSM: Device-Specific Method
            {
                If (LEqual (Arg0, ToUUID ("3cdff6f7-4267-4555-ad05-b30a3d8938de") /* HID I2C Device */))
                {
                    If (LEqual (Arg2, Zero))
                    {
                        If (LEqual (Arg1, One))
                        {
                            Return (Buffer (One)
                            {
                                0x03
                            })
                        }
                        Else
                        {
                            Return (Buffer (One)
                            {
                                0x00
                            })
                        }
                    }
                    If (LEqual (Arg2, One))
                    {
                        Return (One)
                    }
                }
                Else
                {
                    Return (Buffer (One)
                    {
                        0x00
                    })
                }
            }
            Method (_STA, 0, NotSerialized)  // _STA: Status
            {
                If (LEqual (TPIF, Zero))
                {
                    Return (Zero)
                }
                If (And (DSYN, One))
                {
                    Return (Zero)
                }
                Return (0x0F)
            }
            Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
            {
                Name (SBFB, ResourceTemplate ()
                {
                    I2cSerialBusV2 (0x0015, ControllerInitiated, 0x00061A80,
                        AddressingMode7Bit, "\\_SB.PCI0.I2C1",
                        0x00, ResourceConsumer, , Exclusive,
                        )
                })
                Name (SBFG, ResourceTemplate ()
                {
                    GpioInt (Level, ActiveLow, ExclusiveAndWake, PullDefault, 0x0000,
                    "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
                )
                {   // Pin list
                    0x0000
            }
    })
                Return (SBFI)
            }
        }
    }

Benim orijinal DSDT'mdeki ETPD bölümü şu şekilde;

Kod:

        Device (ETPD)
        {
            Name (_ADR, One)  // _ADR: Address
            Name (EPID, Package (0x04)
            {
                "ELAN1000",
                "N/A",
                "N/A",
                "N/A"
            })
            Name (FPID, Package (0x04)
            {
                "FTE1001",
                "N/A",
                "N/A",
                "N/A"
            })
            Method (_HID, 0, NotSerialized)  // _HID: Hardware ID
            {
                If (ELAN)
                {
                    Return (DerefOf (Index (EPID, TPSL)))
                }

                If (FOLT)
                {
                    Return (DerefOf (Index (FPID, TPSL)))
                }

                Return ("ELAN1010")
            }

            Name (_CID, "PNP0C50")  // _CID: Compatible ID
            Name (_UID, One)  // _UID: Unique ID
            Name (_S0W, 0x03)  // _S0W: S0 Device Wake State
            Name (SBFS, ResourceTemplate ()
            {
                I2cSerialBusV2 (0x0015, ControllerInitiated, 0x00061A80,
                    AddressingMode7Bit, "\\_SB.PCI0.I2C1",
                    0x00, ResourceConsumer, , Exclusive,
                    )
            })
            Name (SBFI, ResourceTemplate ()
            {
                Interrupt (ResourceConsumer, Level, ActiveLow, Exclusive, ,, )
                {
                    0x0000006D,
                }
            })
            Name (SBFG, ResourceTemplate ()
            {
                GpioInt (Level, ActiveLow, Exclusive, PullDefault, 0x0000,
                    "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
                    )
                    {   // Pin list
                        0x0055
                    }
            })
            Method (_INI, 0, NotSerialized)  // _INI: Initialize
            {
                If (Not (_OSI ("Windows 2012")))
                {
                    SRXO (0x0203000D, One)
                }
            }

            Method (_S3W, 0, NotSerialized)  // _S3W: S3 Device Wake State
            {
                If (LEqual (S0ID, Zero))
                {
                    Return (0x03)
                }
                Else
                {
                    Return (Zero)
                }
            }

            Method (_DSM, 4, NotSerialized)  // _DSM: Device-Specific Method
            {
                If (LEqual (Arg0, ToUUID ("3cdff6f7-4267-4555-ad05-b30a3d8938de") /* HID I2C Device */))
                {
                    If (LEqual (Arg2, Zero))
                    {
                        If (LEqual (Arg1, One))
                        {
                            Return (Buffer (One)
                            {
                                 0x03
                            })
                        }
                        Else
                        {
                            Return (Buffer (One)
                            {
                                 0x00
                            })
                        }
                    }

                    If (LEqual (Arg2, One))
                    {
                        Return (One)
                    }
                }
                ElseIf (LEqual (MSOS (), OSW7))
                {
                    If (LEqual (Arg0, ToUUID ("ef87eb82-f951-46da-84ec-14871ac6f84b")))
                    {
                        If (LEqual (Arg2, Zero))
                        {
                            If (LEqual (Arg1, One))
                            {
                                Return (Buffer (One)
                                {
                                     0x03
                                })
                            }
                        }

                        If (LEqual (Arg2, One))
                        {
                            Return (ConcatenateResTemplate (SBFS, SBFG))
                        }

                        Return (Buffer (One)
                        {
                             0x00
                        })
                    }
                }
                Else
                {
                    Return (Buffer (One)
                    {
                         0x00
                    })
                }
            }

            Method (_STA, 0, NotSerialized)  // _STA: Status
            {
                If (LEqual (TPIF, Zero))
                {
                    Return (Zero)
                }

                If (And (DSYN, One))
                {
                    Return (Zero)
                }

                Return (0x0F)
            }

            Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
            {
                If (_OSI ("Windows 2012"))
                {
                    Return (ConcatenateResTemplate (SBFS, SBFI))
                }

                Return (SBFI)
            }
        }
    }

Rehberdeki kodlarda SBFG, SBFB gibi bölümler _CRS altında, bende daha fazla bölüm var(SBFI, SBFG, SBFS) ve hiçbiri _CRS altında değil. Bunları nasıl ayarlayacağımı anlayamadım. Bu bölümleri oldukları yerlerden silip _CRS altına taşıyıp, SBFI'yı SBFB olarak değiştiriyorum ancak SBFS bölümü rehberdeki kodlarda yok bunu ne yapmam gerekiyor?

batarya, windows, controller, gpio yamaları yapılmış; pinleme işlemleri yapılmamış dsdt DSDT.zip — Яндекс.Диск

omercigerci29 · 21 Şub 2019

everest ultimate(aid64) ile aygılarlar kısmından toucpad'i bul orada İRQ adresi yazıyor belki işe yarar

Ediko · 24 Şub 2019

Yüklediğim DSDT dosyasını deneyip sonucunu yazarmısın. DSDT duj.aml — Яндекс.Диск

Duj · 24 Şub 2019

Ediko' Alıntı:
Yüklediğim DSDT dosyasını deneyip sonucunu yazarmısın. DSDT duj.aml — Яндекс.Диск

hocam bu dsdt’yi .aml uzantısı ile patched klasörüne attım. ilgili kextler de kexts/others klasöründe kurulu ancak touchpad çalışmadı. izleme dörtgeni de bağlı değil olarak gözüküyor.

Ediko · 24 Şub 2019

Duj' Alıntı:
hocam bu dsdt’yi .aml uzantısı ile patched klasörüne attım. ilgili kextler de kexts/others klasöründe kurulu ancak touchpad çalışmadı. izleme dörtgeni de bağlı değil olarak gözüküyor.

Daha önce çalışıyor muydu?
DSDT.aml olarak düzelttin mi
Hangi kext'leri kullandın.

Duj · 24 Şub 2019

Ediko' Alıntı:
Daha önce çalışıyor muydu?

DSDT'yi kendim editlemeye çalıştığımda touchpad çalışmadı ancak ayarlar, izleme dörtgenine girdiğimde bağlı değil hatası vermiyordu kısayolları gösteriyordu.

Ediko' Alıntı:
DSDT.aml olarak düzelttin mi

Düzelttim hocam

Ediko' Alıntı:
Hangi kext'leri kullandın.

Voodool2C.kext
Voodool2CHID.kext
Voodool2CELAN.kext
Voodool2CUPDDEngine.kext

bu dört kext'i kexts/other klasörüne attım hocam.

Ediko · 24 Şub 2019

Duj' Alıntı:
DSDT'yi kendim editlemeye çalıştığımda touchpad çalışmadı ancak ayarlar, izleme dörtgenine girdiğimde bağlı değil hatası vermiyordu kısayolları gösteriyordu.

Düzelttim hocam

Voodool2C.kext

Voodool2CHID.kext

Voodool2CELAN.kext

Voodool2CUPDDEngine.kext

bu dört kext'i kexts/other klasörüne attım hocam.

VoodooI2C.kext ve voodooI2CFTE.kext dener misin sadece.

Duj · 24 Şub 2019

Ediko' Alıntı:
VoodooI2C.kext ve voodooI2CFTE.kext dener misin sadece.

Sorunu çözdüm, ilginiz için teşekkür ederim hocam.

Duj' Alıntı:
Bilgisayarım FreeDOS olarak geldi, ancak tüm sürücüleri Windows 10'u destekliyor. Windows 10 altı sürümlerde touchpad çalışmıyor. 3.2. maddede bahsedilen Windows yamasını uygulamam gerekli mi?

Bilgisayarım FreeDOS olduğu için Windows yaması yapmadım.

DSDT'mde Voodool2C patchlerini yaptıktan sonra pinleme işlemlerini gerçekleştirdim ve _INI methodunu tamamen sildim.

DSDT'mdeki yeni ETPD bölümü;

Kod:

    Scope (_SB.PCI0.I2C1)
    {
        Device (ETPD)
        {
            Name (_ADR, One)  // _ADR: Address
            Name (EPID, Package (0x04)
            {
                "ELAN1000",
                "N/A",
                "N/A",
                "N/A"
            })
            Name (FPID, Package (0x04)
            {
                "FTE1001",
                "N/A",
                "N/A",
                "N/A"
            })
            Method (_HID, 0, NotSerialized)  // _HID: Hardware ID
            {
                If (ELAN)
                {
                    Return (DerefOf (Index (EPID, TPSL)))
                }

                If (FOLT)
                {
                    Return (DerefOf (Index (FPID, TPSL)))
                }

                Return ("ELAN1010")
            }

            Name (_CID, "PNP0C50")  // _CID: Compatible ID
            Name (_UID, One)  // _UID: Unique ID
            Name (_S0W, 0x03)  // _S0W: S0 Device Wake State
            Name (SBFS, Buffer (0x02)
            {
                 0x79, 0x00
            })
            Name (SBFB, ResourceTemplate ()
            {
                I2cSerialBusV2 (0x0015, ControllerInitiated, 0x00061A80,
                    AddressingMode7Bit, "\\_SB.PCI0.I2C1",
                    0x00, ResourceConsumer, , Exclusive,
                    )
            })
            Name (SBFG, ResourceTemplate ()
            {
                GpioInt (Level, ActiveLow, Exclusive, PullDefault, 0x0000,
                    "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
                    )
                    {   // Pin list
                        0x0055
                    }
            })
            Method (_S3W, 0, NotSerialized)  // _S3W: S3 Device Wake State
            {
                If (LEqual (S0ID, Zero))
                {
                    Return (0x03)
                }
                Else
                {
                    Return (Zero)
                }
            }

            Method (_DSM, 4, NotSerialized)  // _DSM: Device-Specific Method
            {
                If (LEqual (Arg0, ToUUID ("3cdff6f7-4267-4555-ad05-b30a3d8938de") /* HID I2C Device */))
                {
                    If (LEqual (Arg2, Zero))
                    {
                        If (LEqual (Arg1, One))
                        {
                            Return (Buffer (One)
                            {
                                 0x03
                            })
                        }
                        Else
                        {
                            Return (Buffer (One)
                            {
                                 0x00
                            })
                        }
                    }

                    If (LEqual (Arg2, One))
                    {
                        Return (One)
                    }
                }
                ElseIf (LEqual (MSOS (), OSW7))
                {
                    If (LEqual (Arg0, ToUUID ("ef87eb82-f951-46da-84ec-14871ac6f84b")))
                    {
                        If (LEqual (Arg2, Zero))
                        {
                            If (LEqual (Arg1, One))
                            {
                                Return (Buffer (One)
                                {
                                     0x03
                                })
                            }
                        }

                        If (LEqual (Arg2, One))
                        {
                            Return (ConcatenateResTemplate (SBFB, SBFG))
                        }

                        Return (Buffer (One)
                        {
                             0x00
                        })
                    }
                }
                Else
                {
                    Return (Buffer (One)
                    {
                         0x00
                    })
                }
            }

            Method (_STA, 0, NotSerialized)  // _STA: Status
            {
                If (LEqual (TPIF, Zero))
                {
                    Return (Zero)
                }

                If (And (DSYN, One))
                {
                    Return (Zero)
                }

                Return (0x0F)
            }

            Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
            {
                Return (ConcatenateResTemplate (SBFB, SBFG))
            }
        }
    }

Duj' Alıntı:
Voodool2C.kext

Voodool2CHID.kext

Voodool2CELAN.kext

Voodool2CUPDDEngine.kext

Bu 4 kexti de kexts/other klasörüne attıktan sonra touchpadim çalıştı ve izleme dörtgeni özellikleri de aktif olarak çalışıyor.

omercigerci29 · 24 Şub 2019

@Ediko hocam benim DSDT dosyamda bu bende denedim sonuç alamadım Dosya.tc - Ücretsiz, Hızlı ve Kolay Dosya Paylaşımı

Ediko · 24 Şub 2019

omercigerci29' Alıntı:
@Ediko hocam benim DSDT dosyamda bu bende denedim sonuç alamadım Dosya.tc - Ücretsiz, Hızlı ve Kolay Dosya Paylaşımı

@omercigerci29 neleri yaptın dosyanda yama vs. bu dosya yalın halde mi yamalı mı. Biraz daha açıklayıcı yazar mısın. ACPI ID nedir.

Duj' Alıntı:

Sorunu çözdüm, ilginiz için teşekkür ederim hocam.

Bilgisayarım FreeDOS olduğu için Windows yaması yapmadım.

DSDT'mde Voodool2C patchlerini yaptıktan sonra pinleme işlemlerini gerçekleştirdim ve _INI methodunu tamamen sildim.

DSDT'mdeki yeni ETPD bölümü;

Kod:

    Scope (_SB.PCI0.I2C1)
    {
        Device (ETPD)
        {
            Name (_ADR, One)  // _ADR: Address
            Name (EPID, Package (0x04)
            {
                "ELAN1000",
                "N/A",
                "N/A",
                "N/A"
            })
            Name (FPID, Package (0x04)
            {
                "FTE1001",
                "N/A",
                "N/A",
                "N/A"
            })
            Method (_HID, 0, NotSerialized)  // _HID: Hardware ID
            {
                If (ELAN)
                {
                    Return (DerefOf (Index (EPID, TPSL)))
                }

                If (FOLT)
                {
                    Return (DerefOf (Index (FPID, TPSL)))
                }

                Return ("ELAN1010")
            }

            Name (_CID, "PNP0C50")  // _CID: Compatible ID
            Name (_UID, One)  // _UID: Unique ID
            Name (_S0W, 0x03)  // _S0W: S0 Device Wake State
            Name (SBFS, Buffer (0x02)
            {
                 0x79, 0x00
            })
            Name (SBFB, ResourceTemplate ()
            {
                I2cSerialBusV2 (0x0015, ControllerInitiated, 0x00061A80,
                    AddressingMode7Bit, "\\_SB.PCI0.I2C1",
                    0x00, ResourceConsumer, , Exclusive,
                    )
            })
            Name (SBFG, ResourceTemplate ()
            {
                GpioInt (Level, ActiveLow, Exclusive, PullDefault, 0x0000,
                    "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
                    )
                    {   // Pin list
                        0x0055
                    }
            })
            Method (_S3W, 0, NotSerialized)  // _S3W: S3 Device Wake State
            {
                If (LEqual (S0ID, Zero))
                {
                    Return (0x03)
                }
                Else
                {
                    Return (Zero)
                }
            }

            Method (_DSM, 4, NotSerialized)  // _DSM: Device-Specific Method
            {
                If (LEqual (Arg0, ToUUID ("3cdff6f7-4267-4555-ad05-b30a3d8938de") /* HID I2C Device */))
                {
                    If (LEqual (Arg2, Zero))
                    {
                        If (LEqual (Arg1, One))
                        {
                            Return (Buffer (One)
                            {
                                 0x03
                            })
                        }
                        Else
                        {
                            Return (Buffer (One)
                            {
                                 0x00
                            })
                        }
                    }

                    If (LEqual (Arg2, One))
                    {
                        Return (One)
                    }
                }
                ElseIf (LEqual (MSOS (), OSW7))
                {
                    If (LEqual (Arg0, ToUUID ("ef87eb82-f951-46da-84ec-14871ac6f84b")))
                    {
                        If (LEqual (Arg2, Zero))
                        {
                            If (LEqual (Arg1, One))
                            {
                                Return (Buffer (One)
                                {
                                     0x03
                                })
                            }
                        }

                        If (LEqual (Arg2, One))
                        {
                            Return (ConcatenateResTemplate (SBFB, SBFG))
                        }

                        Return (Buffer (One)
                        {
                             0x00
                        })
                    }
                }
                Else
                {
                    Return (Buffer (One)
                    {
                         0x00
                    })
                }
            }

            Method (_STA, 0, NotSerialized)  // _STA: Status
            {
                If (LEqual (TPIF, Zero))
                {
                    Return (Zero)
                }

                If (And (DSYN, One))
                {
                    Return (Zero)
                }

                Return (0x0F)
            }

            Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
            {
                Return (ConcatenateResTemplate (SBFB, SBFG))
            }
        }
    }

Bu 4 kexti de kexts/other klasörüne attıktan sonra touchpadim çalıştı ve izleme dörtgeni özellikleri de aktif olarak çalışıyor.

tebrik ederim güle güle kullan.

omercigerci29' Alıntı:
@Ediko hocam benim DSDT dosyamda bu bende denedim sonuç alamadım Dosya.tc - Ücretsiz, Hızlı ve Kolay Dosya Paylaşımı

DSDT omercigerci.aml — Яндекс.Диск buraya yüklediğim DSDT dosyanı deneyip sonucunu yazarmısın.

omercigerci29 · 25 Şub 2019

Ediko' Alıntı:
@omercigerci29 neleri yaptın dosyanda yama vs. bu dosya yalın halde mi yamalı mı. Biraz daha açıklayıcı yazar mısın. ACPI ID nedir.

hocam bu DSDT dosyası yalın halde olarila.com forum sitesinin admini maldonado tarafından yamalandı fakat büyük ihtimalle sadece hataları düzeltti onun dışında orjinal halde, en kısa sürede yolladığın DSDT dosyasının denemesini yapacağım.

hocam satır 25819'da neden SBFI'nın adını SBFB yapmadın, rehberde öyle yazıyor ben yaptığım denemelerde SBFB olarak değiştirdim denedim çalışmıyor.

Yalnız benim toucpad hiç çalışmadı yani multitouch özelliklerini geçtim normal olarak hiç çalışmadı ioregistiry uygulamasındada sadece 1 defa ACPI Kimlik numarası bulabildim daha sonra o kısıma girdiğimde ETPD bulunamıyor, win 10 yaması yaptığım halde

bu arada DSDT dosyasını origin dosyasından alınmış hali bu Dosya.tc - Ücretsiz, Hızlı ve Kolay Dosya Paylaşımı

	Benzer konular	Forum
F	Tahoe Kurulumunda İlerleyemiyorum	macOS Tahoe
	VoodooI2C ile dokunmatik ekran(Touchscreen)	macOS Big Sur
	ÇÖZÜLDÜ VoodooI2CControllerDrive hatası	macOS Catalina
Y	VoodooI2C.kext kurulumu sonra reset atıyor	Mojave
	VoodooI2C ile Multitouch Özelliklerini Aktif Etmek	OS X INFO KÜTÜPHANESİ

Ara

Ara

ÇÖZÜLDÜ VoodooI2C ile Touchpad Tanıtma Sorunu

Duj

PADAVAN

omercigerci29

JEDI

Ediko

MASTER JEDI

Duj

PADAVAN

Ediko

MASTER JEDI

Duj

PADAVAN

Ediko

MASTER JEDI

Duj

PADAVAN

omercigerci29

JEDI

Ediko

MASTER JEDI

omercigerci29

JEDI

Benzer konular
